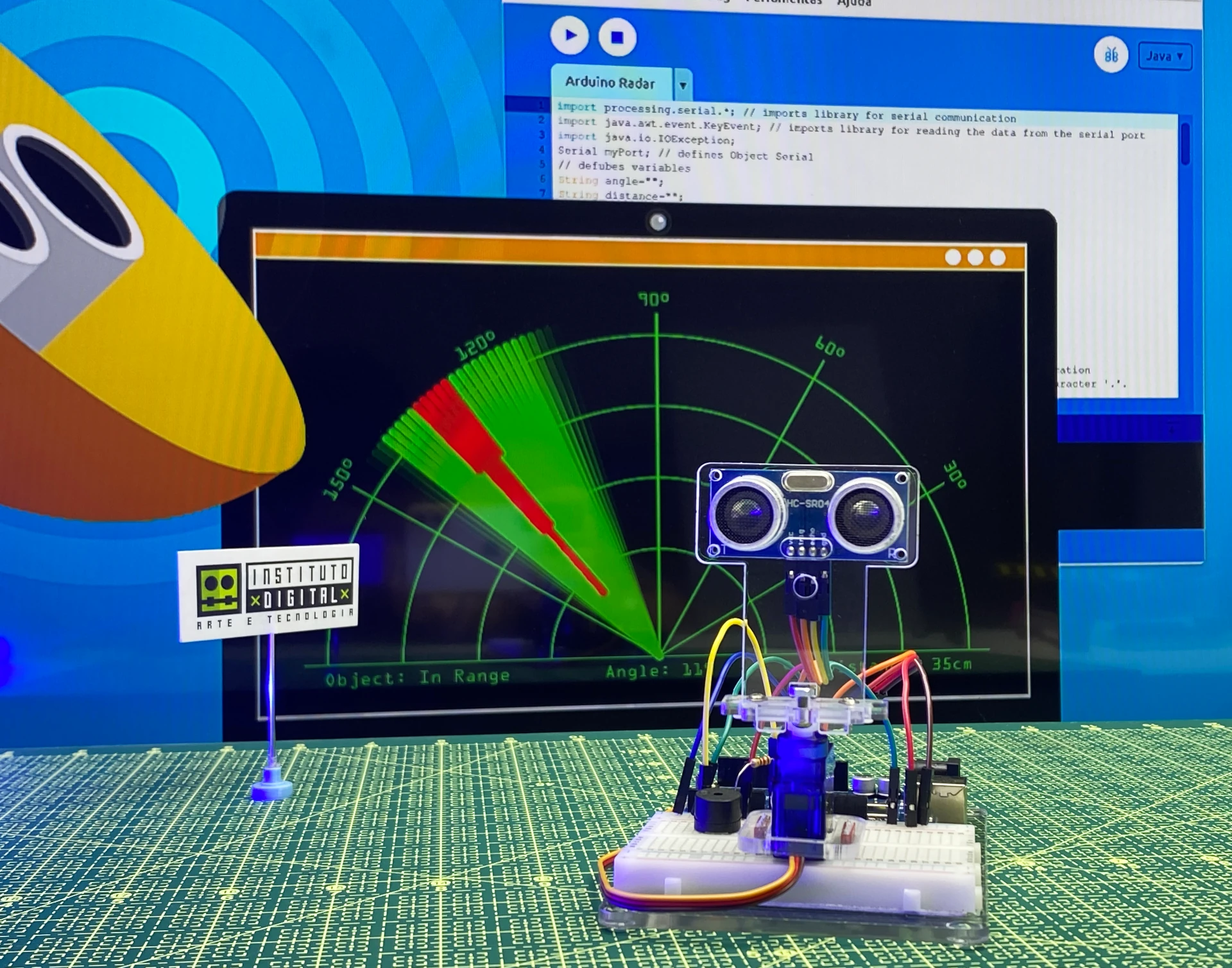

- PROJETO RADAR ULTRASSÔNICO -

O projeto de simulação de radar utilizando a plataforma Arduino é uma solução inovadora que combina a precisão de um sensor ultrassônico com a versatilidade de um servo motor. Este radar é montado em uma estrutura de acessórios de acrílico, que proporciona uma fixação robusta e organizada dos componentes, melhorando a estética e a funcionalidade do dispositivo. O sensor ultrassônico é responsável por detectar objetos à distância, enquanto o servo motor permite o movimento rotacional, ampliando o campo de detecção do radar. Os principais benefícios deste projeto incluem a capacidade de monitorar áreas amplas de forma contínua e precisa, a facilidade de integração e personalização de acordo com as necessidades específicas de cada aplicação, além de ser uma ferramenta educacional excelente para estudantes e entusiastas de eletrônica e robótica.

Kit radar acrilico
Kit radar acrilico

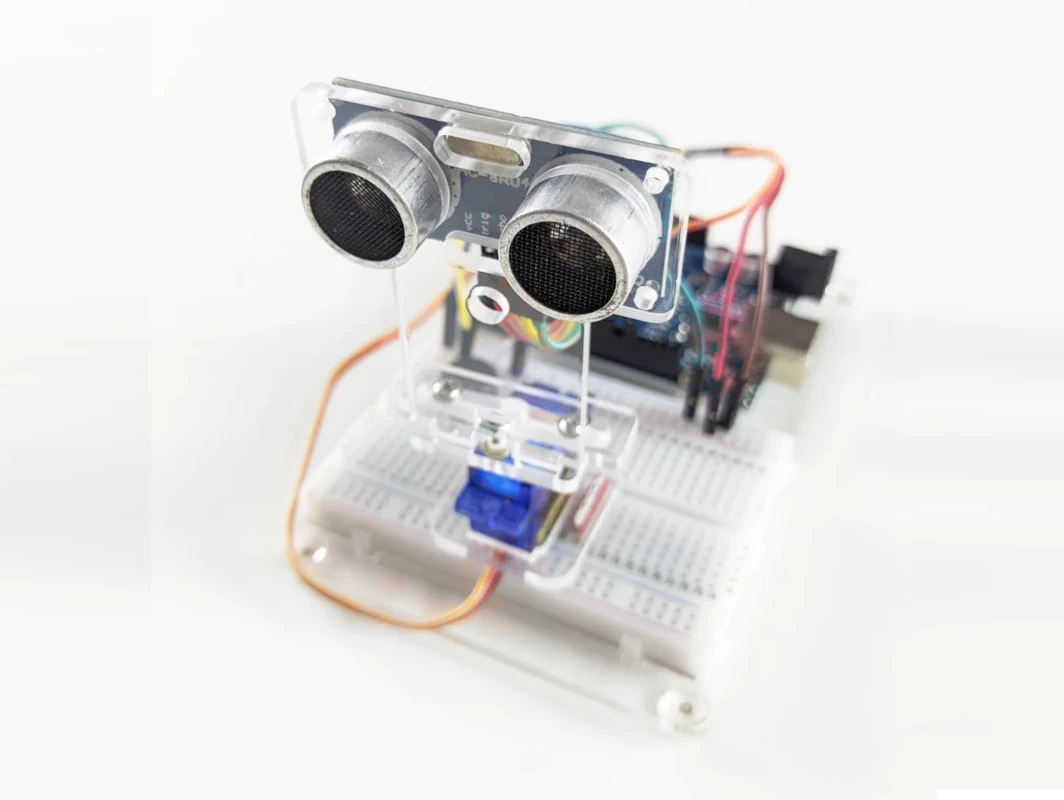

O Kit Radar

O kit acompanha um Arduino SMD, uma protoboard de 400 pontos e uma base de acrílico utilizada para fixação dos mesmos, garantindo uma montagem estável e organizada. Além disso, inclui um suporte para o sensor ultrassônico e outro para o servo motor.

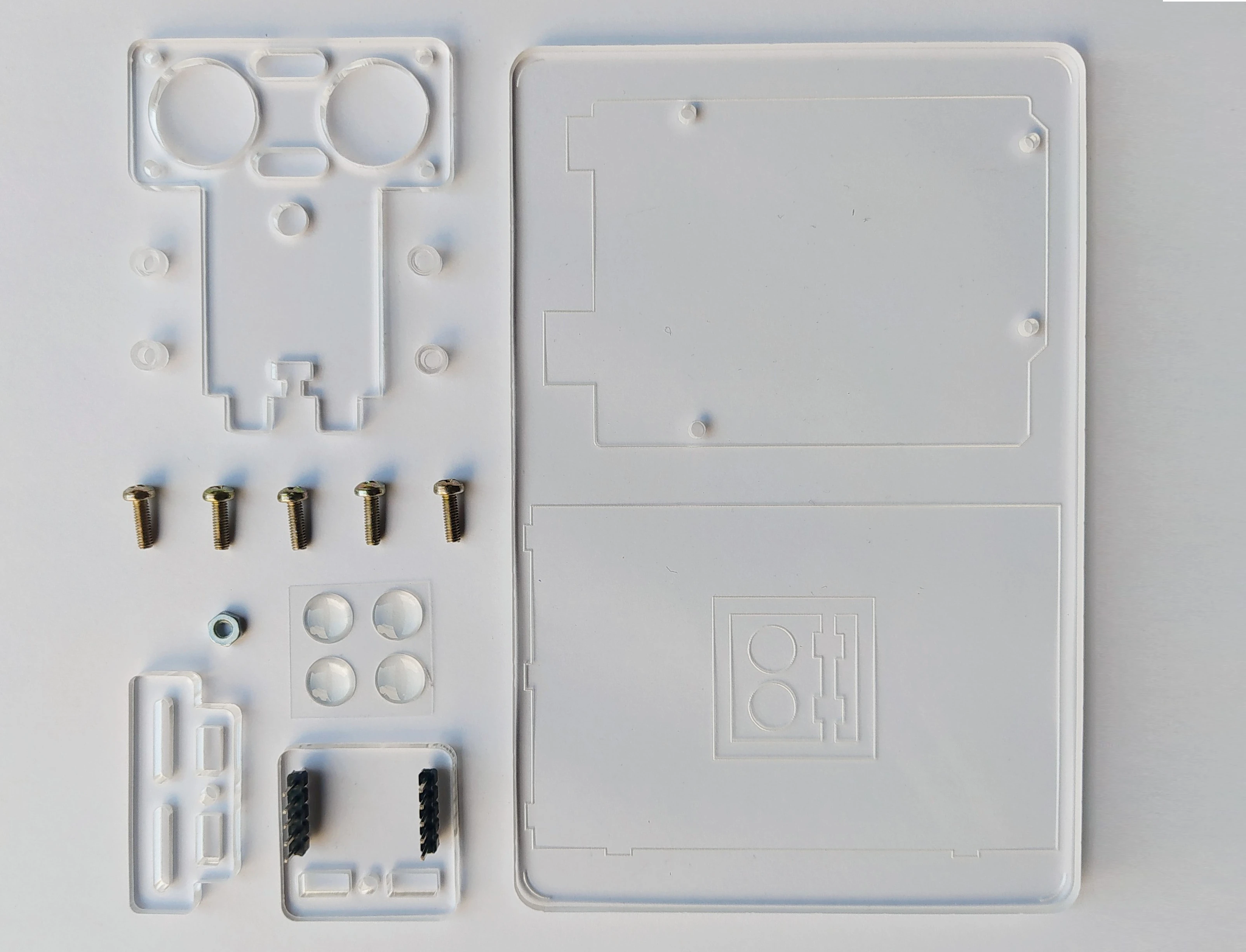

Kit Acrílico

O kit completo em acrílico inclui uma base para a placa Arduino e uma protoboard, além de acessórios como parafusos, espaçadores e pés de silicone. Veja nesta página mais detalhes sobre a base e como montá-la corretamente. O kit também conta com todas as outras peças em acrílico e os acessórios necessários para a organização dos componentes, incluindo bases com pinos fixadores, parafusos e porcas.

ONDE COMPRAR
Kit dado semáforo acrilico

Sistema de fixação e encaixe prático

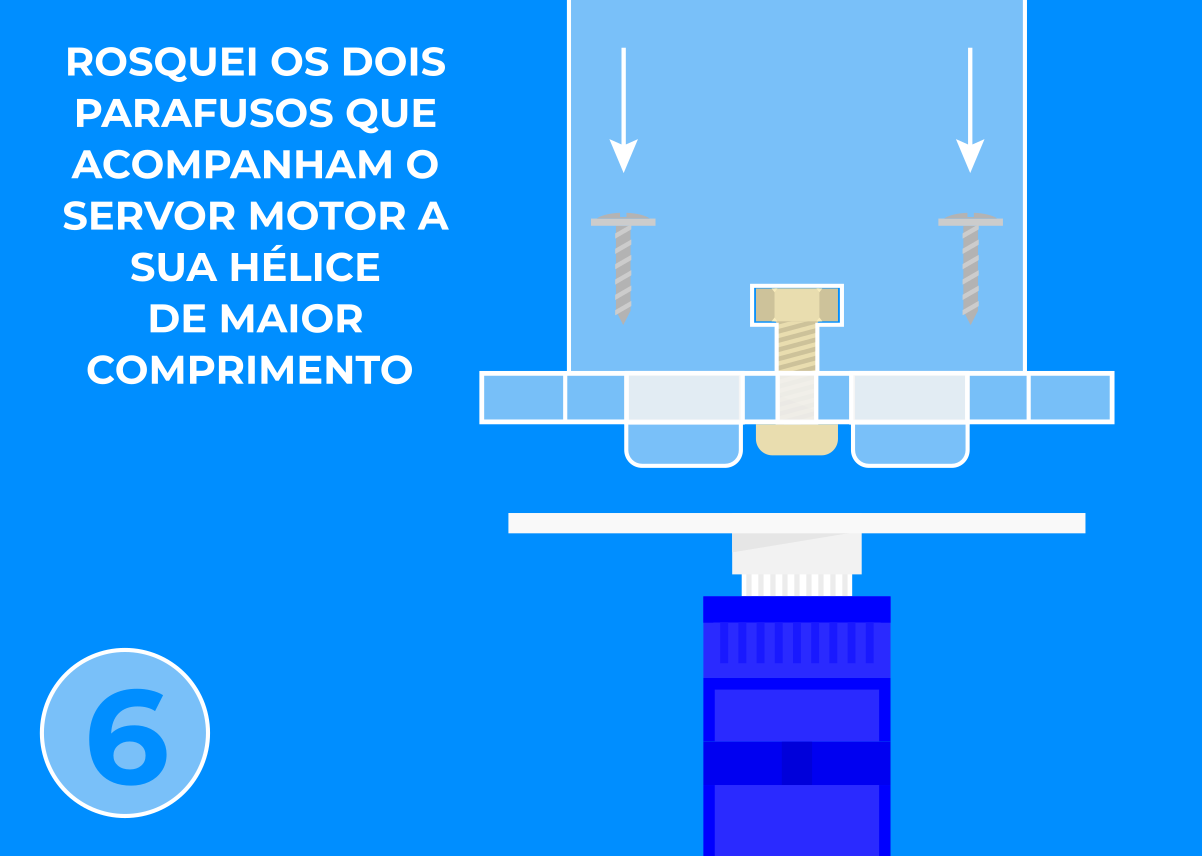

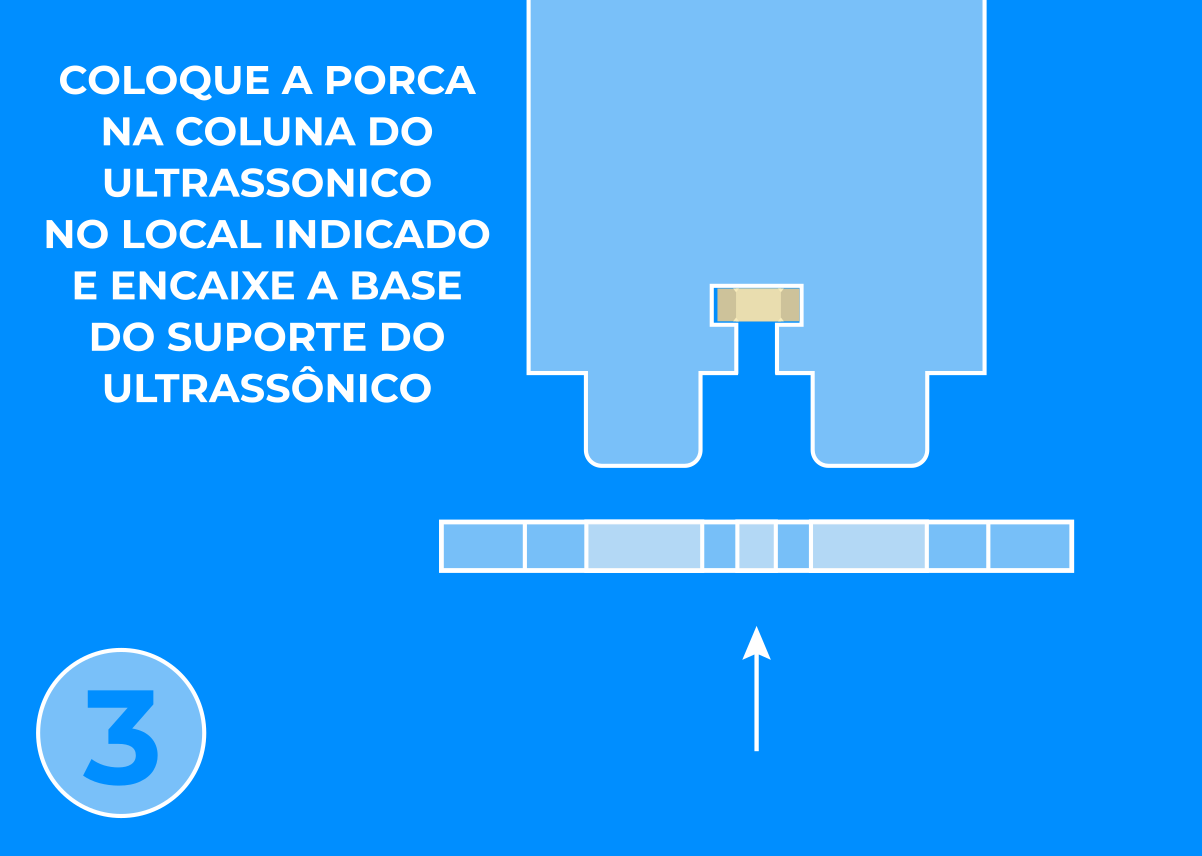

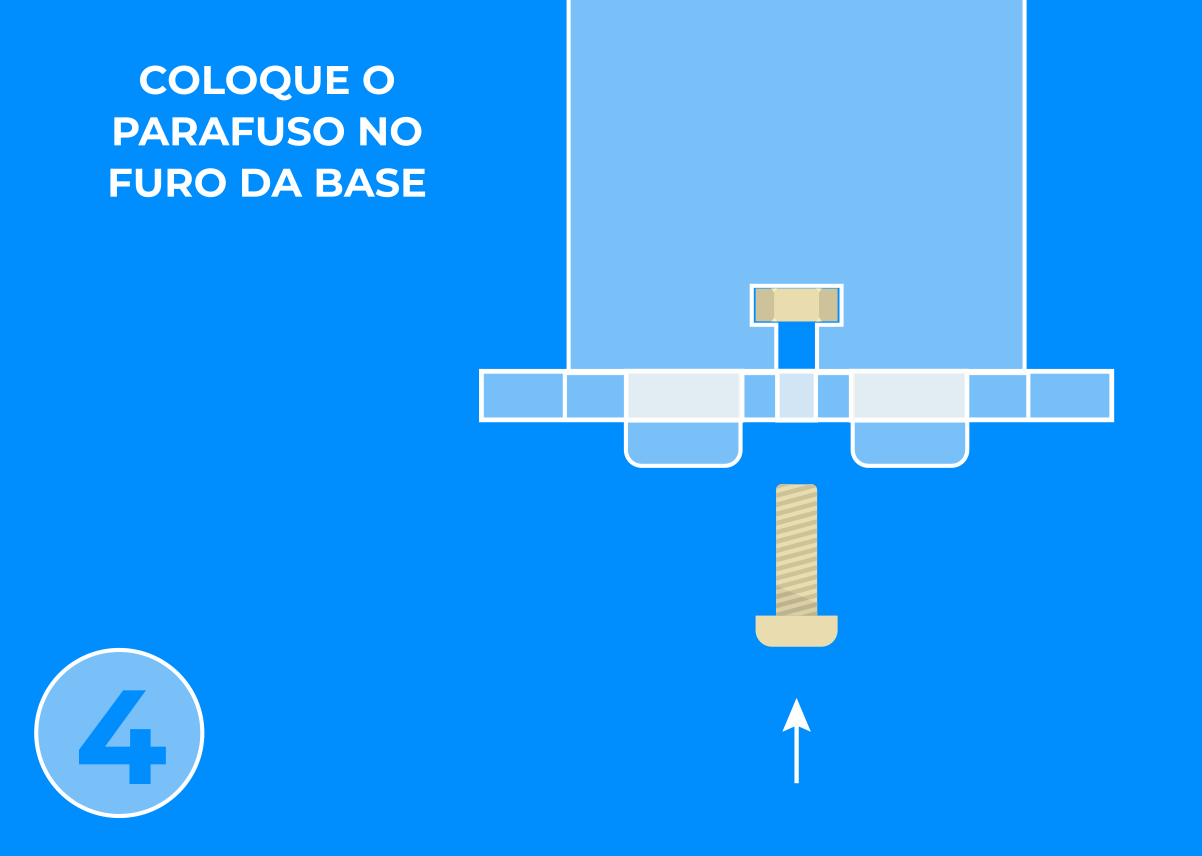

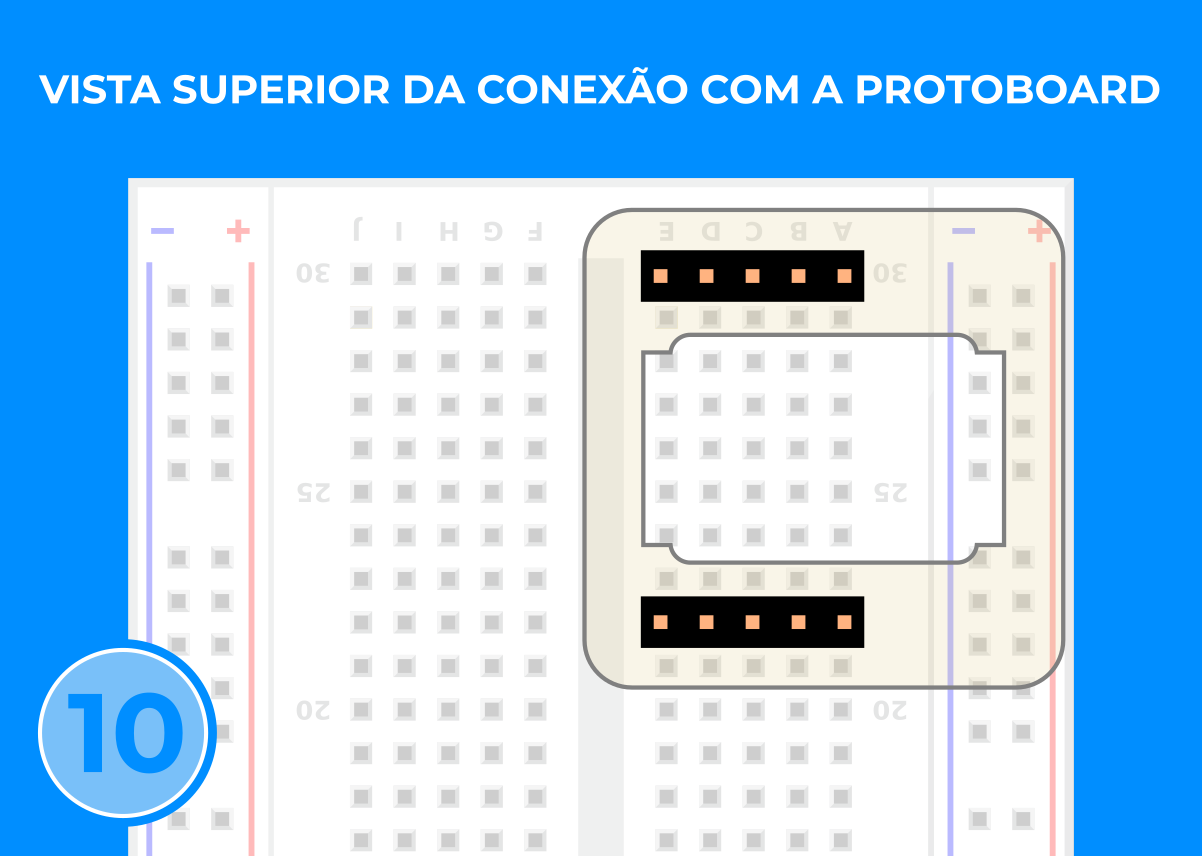

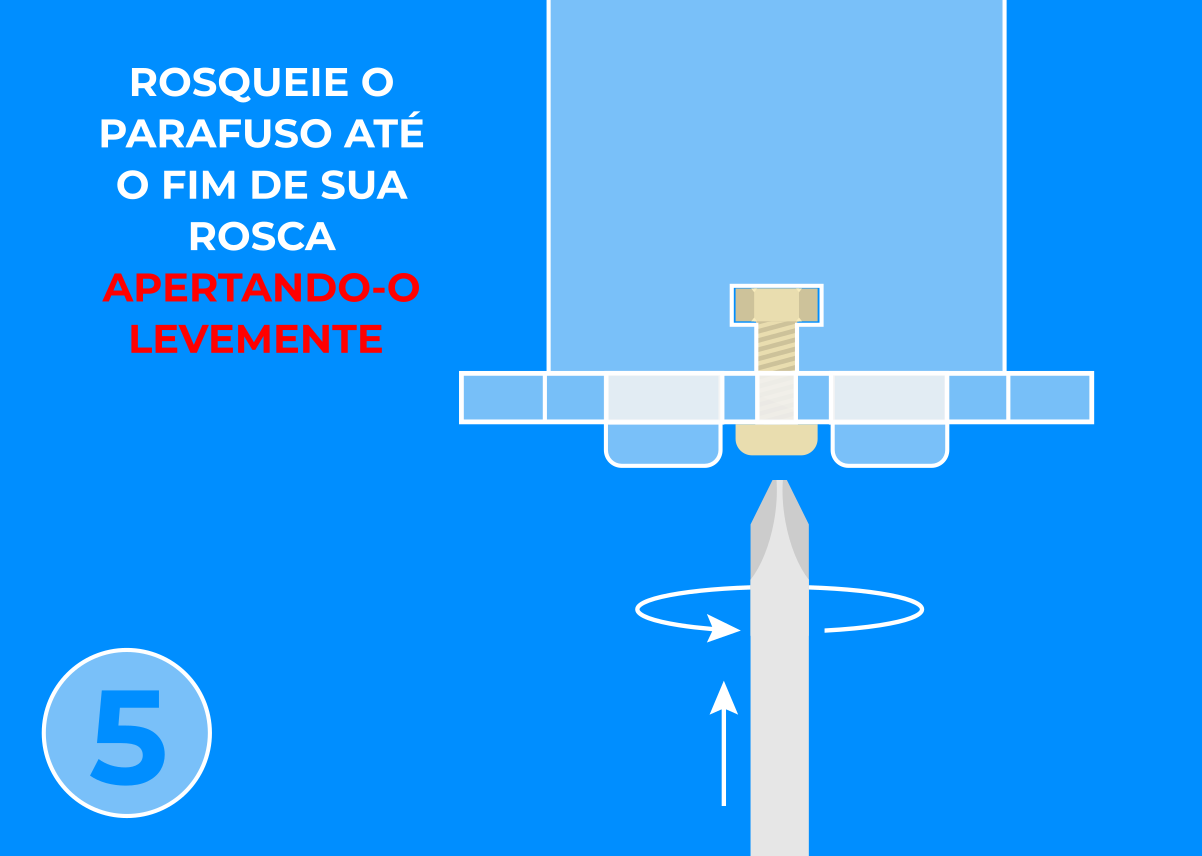

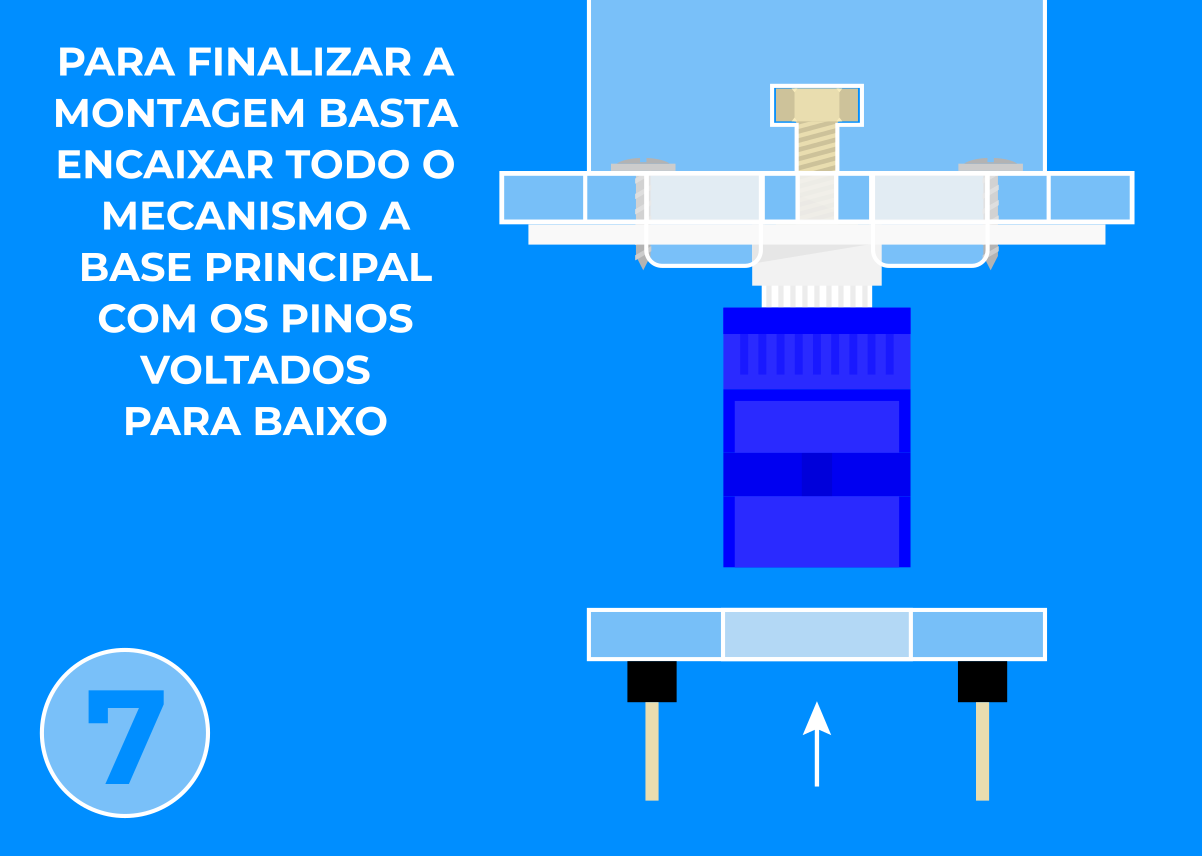

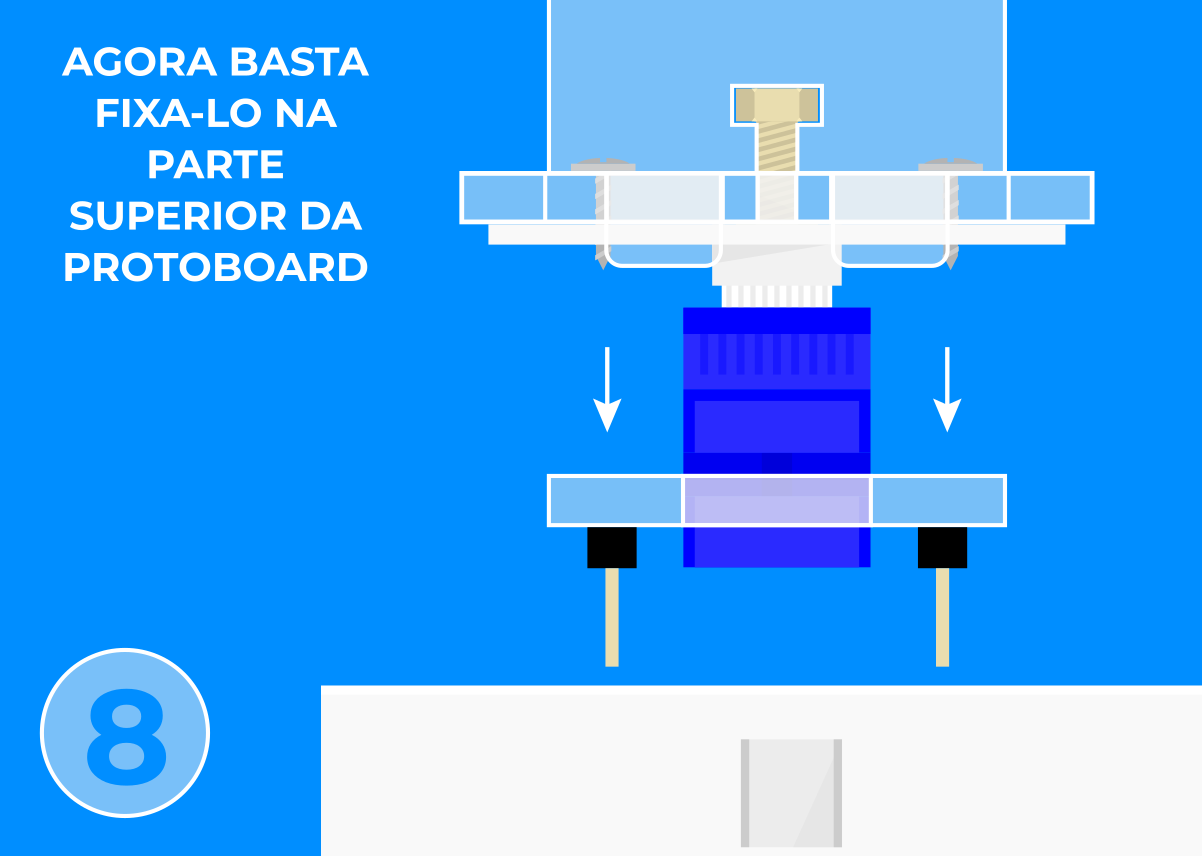

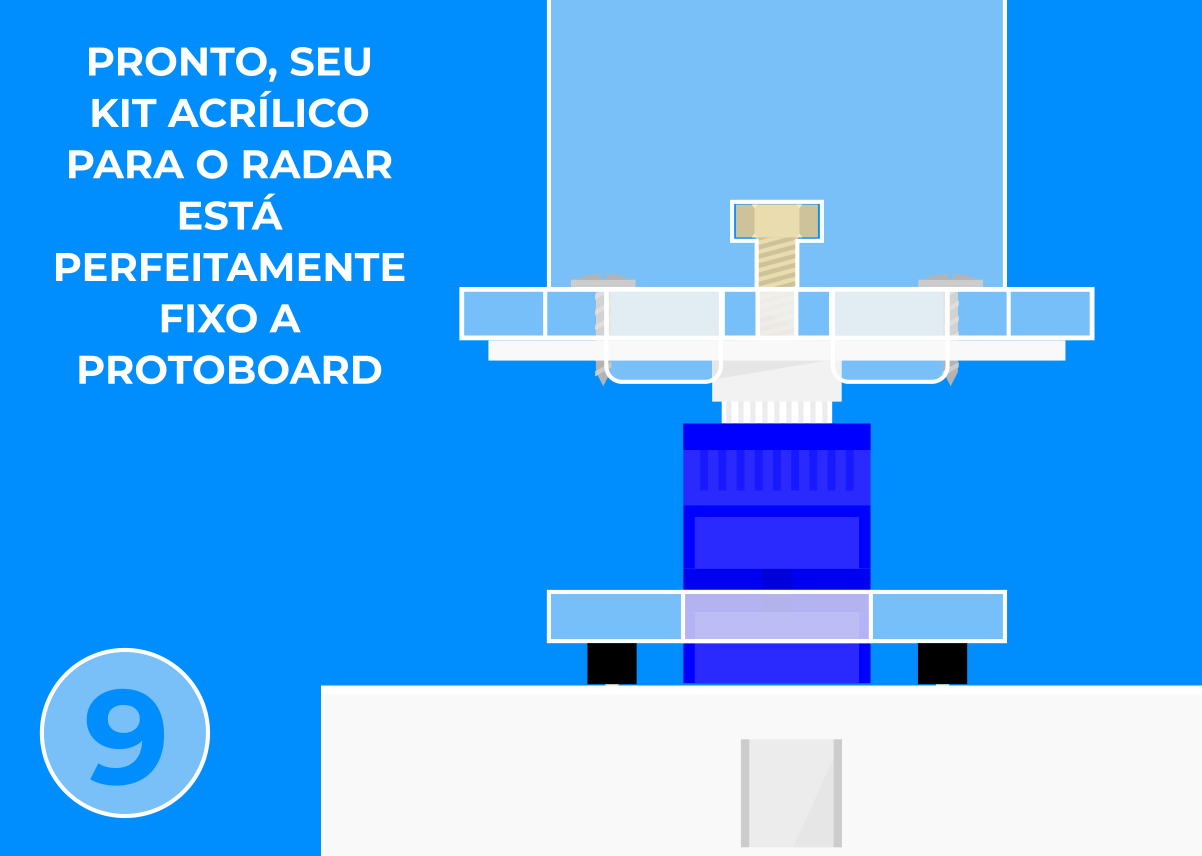

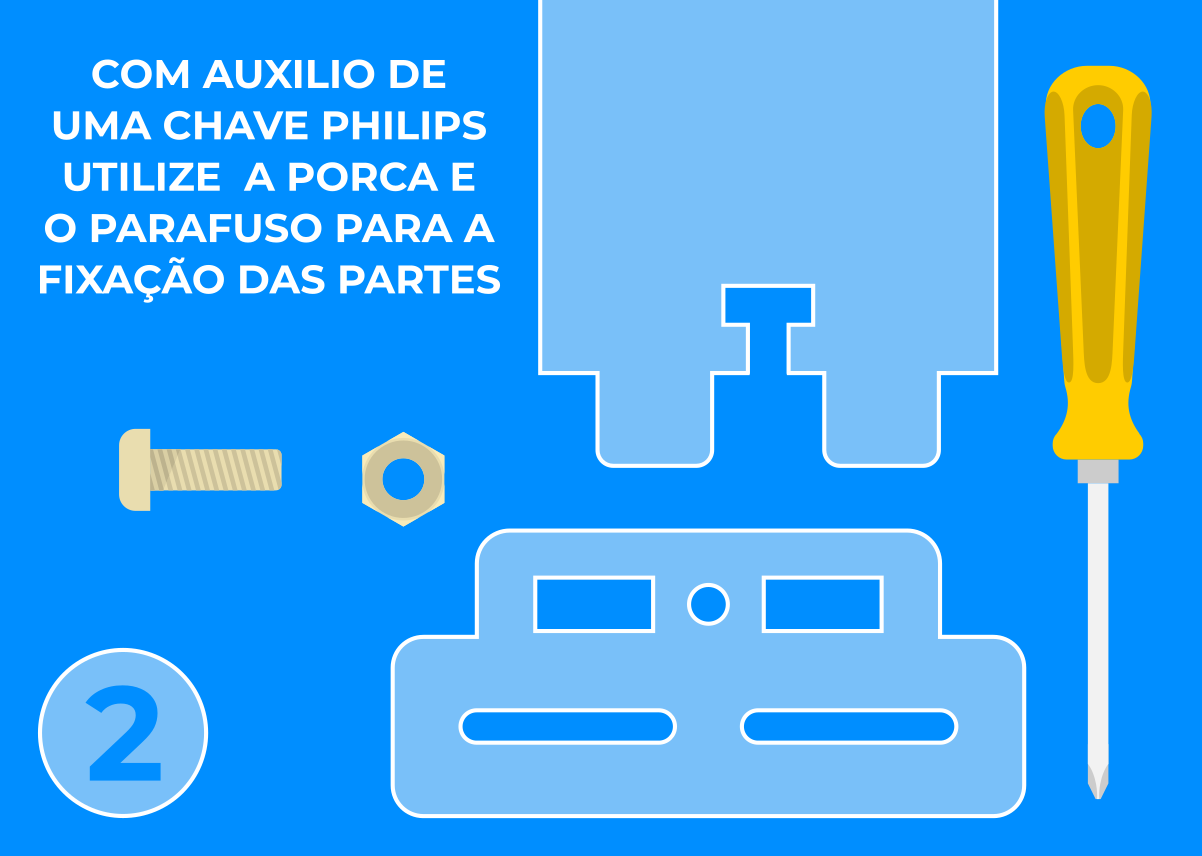

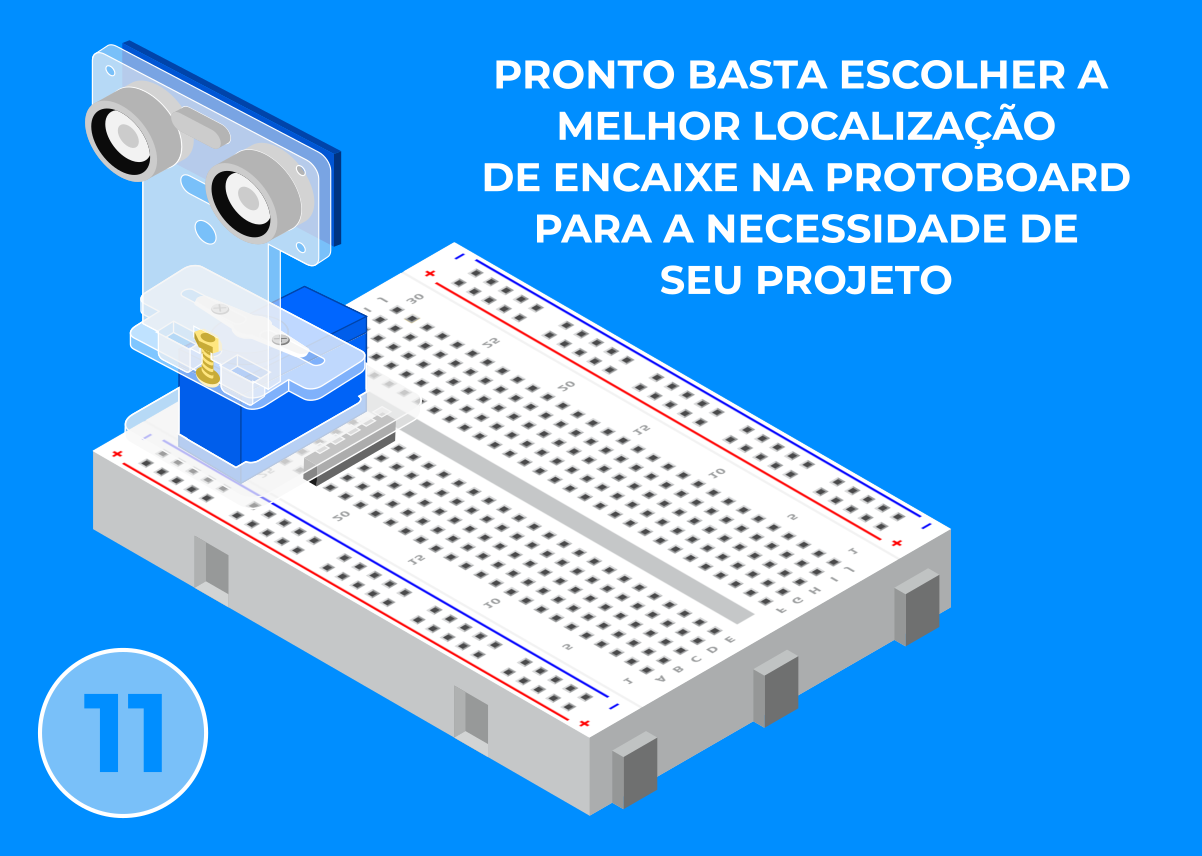

Sistema de fixação entre acrílicos e base da protoboard super práticos, veja a sequência das 11 ilustrações abaixo:

Componentes Necessários

Logo abaixo temos a lista de componentes utilizado neste exemplo, e sua ligação com o Arduino.

  • 1 x Arduino Uno SMD
  • 1 x Cabo USB para comunicação
  • 1 x Protoboard 400 pontos
  • 1 x Buzzer Ativo
  • 1 x Sensor Ultrassônico
  • 1 x Servo Motor
  • 5 x Jumpers macho/macho
  • 6 x Jumpers macho/macho

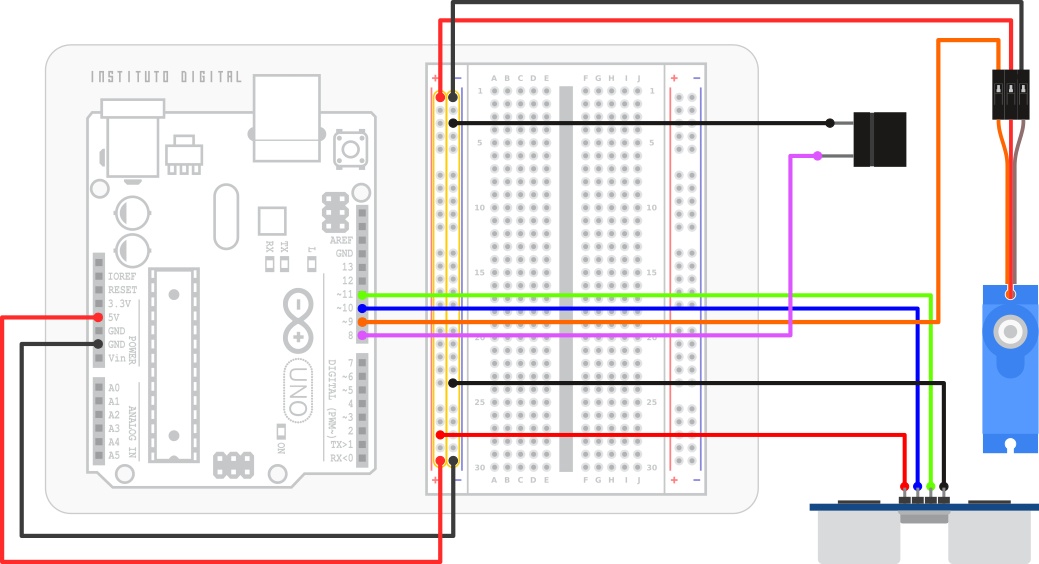

Esquema semáforo

Código exemplo

Segue um exemplo de código para este projeto, com comentários para facilitar a compreensão. Sinta-se à vontade para fazer quaisquer alterações que considerar necessárias. Ao posicionar o cursor sobre o código, botões aparecerão à direita da janela, permitindo que você copie o código facilmente.

IDE Arduino

#include <Servo.h> // Inclui a biblioteca para controlar o servo motor

// Define os pinos para o sensor ultrassônico e o buzzer
const int trigPin = 10;
const int echoPin = 11;
const int piezoPin = 8;

long duration; // Variável para armazenar a duração do pulso do ultrassônico
int distance; // Variável para armazenar a distância calculada

// Frequências das notas a serem tocadas pelo buzzer
int notes[] = {262, 462, 862, 1662, 3262};

Servo myServo; // Cria um objeto Servo

void setup() {
  // Configura os pinos do sensor ultrassônico
  pinMode(trigPin, OUTPUT);
  pinMode(echoPin, INPUT);

  Serial.begin(9600); // Inicializa a comunicação serial a 9600 bps
  myServo.attach(9); // Anexa o servo ao pino 9
}

void loop() {
  // Varre o servo de 15 a 165 graus
  for(int i = 15; i <= 165; i++) {
    myServo.write(i); // Move o servo para a posição 'i'
    distance = calculateDistance(); // Calcula a distância do objeto

    // Toca o buzzer com diferentes notas dependendo da distância
    if (distance > 40) {
      noTone(piezoPin);
      delay(10);
      noTone(piezoPin);
      delay(30);
    } else if (distance <= 40 && distance > 30) {
      tone(piezoPin, notes[1]);
      delay(10);
      noTone(piezoPin);
      delay(30);
    } else if (distance <= 30 && distance > 20) {
      tone(piezoPin, notes[2]);
      delay(10);
      noTone(piezoPin);
      delay(30);
    } else if (distance <= 20 && distance > 10) {
      tone(piezoPin, notes[3]);
      delay(10);
      noTone(piezoPin);
      delay(30);
    } else {
      tone(piezoPin, notes[4]);
      delay(10);
      noTone(piezoPin);
      delay(30);
    }

    // Imprime a posição do servo e a distância na serial
    Serial.print(i);
    Serial.print(",");
    Serial.print(distance);
    Serial.print(".");
  }

  // Varre o servo de 165 a 15 graus (movimento inverso)
  for(int i = 165; i > 15; i--) {
    myServo.write(i); // Move o servo para a posição 'i'
    distance = calculateDistance(); // Calcula a distância do objeto

    // Toca o buzzer com diferentes notas dependendo da distância
    if (distance > 40) {
      noTone(piezoPin);
      delay(10);
      noTone(piezoPin);
      delay(30);
    } else if (distance <= 40 && distance > 30) {
      tone(piezoPin, notes[1]);
      delay(10);
      noTone(piezoPin);
      delay(30);
    } else if (distance <= 30 && distance > 20) {
      tone(piezoPin, notes[2]);
      delay(10);
      noTone(piezoPin);
      delay(30);
    } else if (distance <= 20 && distance > 10) {
      tone(piezoPin, notes[3]);
      delay(10);
      noTone(piezoPin);
      delay(30);
    } else {
      tone(piezoPin, notes[4]);
      delay(10);
      noTone(piezoPin);
      delay(30);
    }

    // Imprime a posição do servo e a distância na serial
    Serial.print(i);
    Serial.print(",");
    Serial.print(distance);
    Serial.print(".");
  }
}

// Função para calcular a distância usando o sensor ultrassônico
int calculateDistance() {
  digitalWrite(trigPin, LOW);
  delayMicroseconds(2);
  digitalWrite(trigPin, HIGH);
  delayMicroseconds(10);
  digitalWrite(trigPin, LOW);

  duration = pulseIn(echoPin, HIGH); // Lê o tempo de duração do pulso
  distance = duration * 0.034 / 2; // Calcula a distância em cm
  return distance; // Retorna a distância calculada
}


IDE Arduino

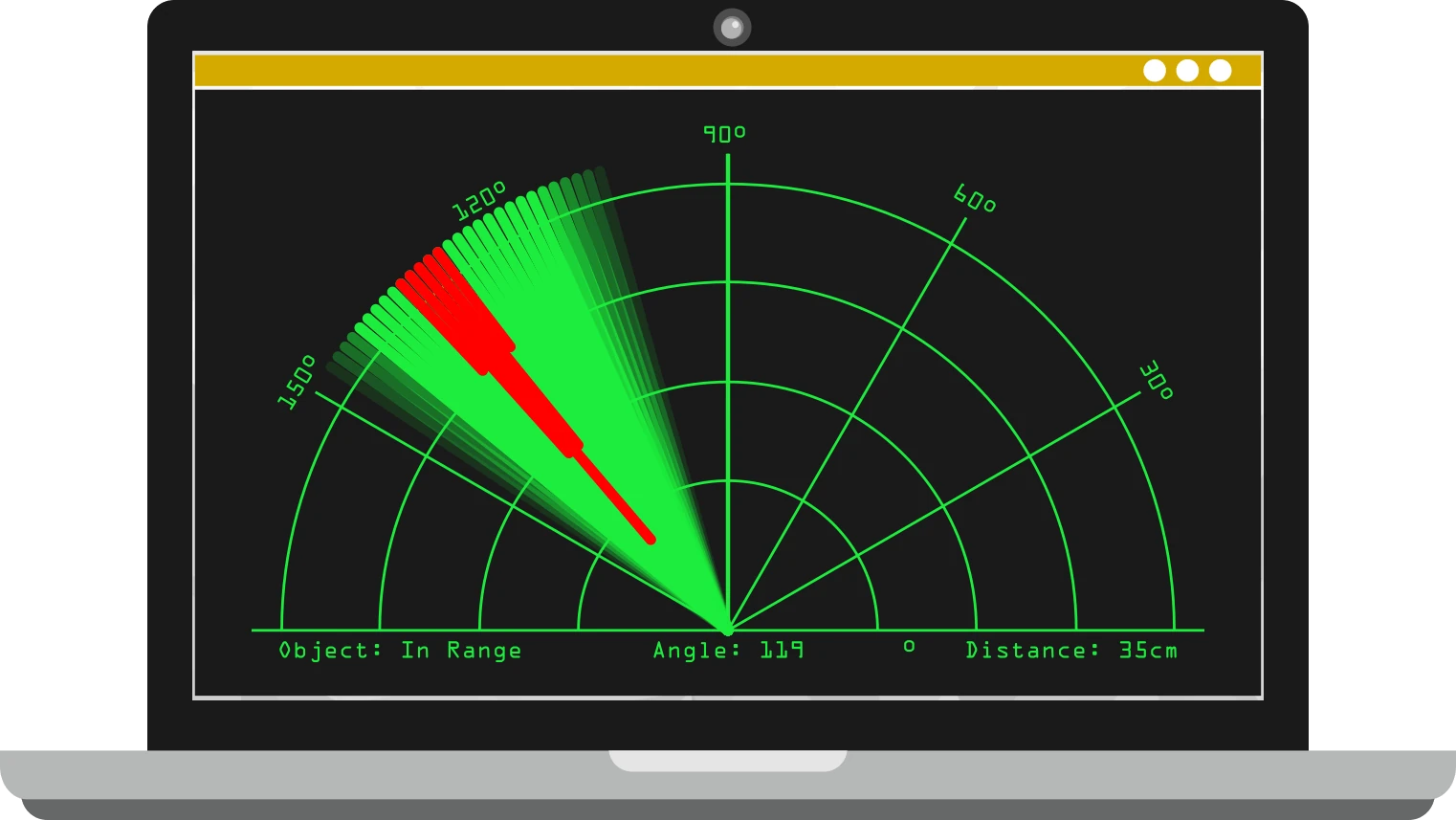

A interface gráfica do radar

Para este projeto, além dos componentes físicos, será necessário um software para gerar um gráfico interativo que simule a interface de um radar de varredura em conjunto com o Arduino. O software utilizado será o Processing, uma plataforma de desenvolvimento de código aberto que oferece recursos avançados para criação de gráficos e interação com dispositivos externos.

O Processing será responsável por receber os dados enviados pelo Arduino, como ângulo e distância, e gerar um gráfico dinâmico que represente a varredura do ambiente em tempo real. Ele criará uma interface visual intuitiva que permitirá acompanhar o movimento do sensor ultrassônico e a detecção de objetos de forma interativa. Combinando o poder do Arduino e do Processing, este projeto será capaz de criar uma experiência de radar completa e imersiva.

Radar Ultrassonico
IDE Radar Ultrassonico

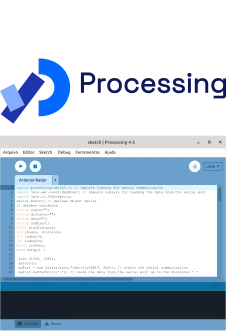

O Processing

Processing é uma ferramenta gratuita de criação visual e um ambiente de desenvolvimento integrado (IDE) direcionado para artistas eletrônicos, entusiastas de novas mídias e comunidades de design visual. Seu propósito principal é facilitar a introdução dos fundamentos da programação de computadores em um contexto visual, especialmente para aqueles que não têm experiência em programação.

Utilizando a linguagem Java como base, o Processing simplifica a programação por meio de classes adicionais, funções e operações matemáticas com alias. Além disso, oferece uma interface gráfica de usuário para simplificar os processos de compilação e execução. Tanto a linguagem de programação quanto o ambiente de desenvolvimento do Processing serviram de inspiração para outros projetos, como o Arduino e o Wiring.
Efetue o download do Processing gratutitamente em seu site oficial: https://processing.org/

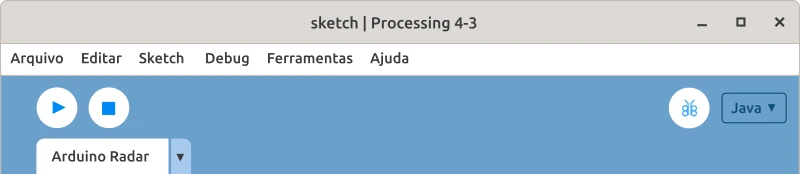

Para garantir a sincronização perfeita entre o aplicativo gerado pelo Processing e o seu projeto de Radar Arduino, é fundamental que o Arduino esteja conectado a uma porta USB do seu computador. Além disso, é importante que o endereço dessa porta USB seja corretamente especificado na linha de código onde é definida a variável myPort, localizada na linha 19 do código abaixo. Certifique-se de inserir o endereço da porta de acordo com a identificação reconhecida pela IDE do Arduino.

Código exemplo IDE Processing

Segue um exemplo de código para este projeto criado exclusivamente para a IDE do Processing, foi adicionado comentários para facilitar a compreensão. Sinta-se à vontade para fazer quaisquer alterações que considerar necessárias. Ao posicionar o cursor sobre o código, botões aparecerão à direita da janela, permitindo que você copie o código facilmente.

IDE Arduino

import processing.serial.*; // importa a biblioteca para comunicação serial
import java.awt.event.KeyEvent; // importa a biblioteca para ler dados da porta serial
import java.io.IOException;
Serial myPort; // define o objeto Serial
// define variáveis
String angle="";
String distance="";
String data="";
String noObject;
float pixsDistance;
int iAngle, iDistance;
int index1=0;
int index2=0;
PFont orcFont;

void setup() {
  size (1280, 720); // ***ALTERE ISTO PARA A RESOLUÇÃO DA SUA TELA***
  smooth();
  myPort = new Serial(this,"/dev/ttyUSB1", 9600); // inicia a comunicação serial, altere isto para o tipo da sua porta
  myPort.bufferUntil('.'); // lê os dados da porta serial até o caractere '.'; lê isto: ângulo, distância.
}

void draw() {
  fill(98,245,31);

  // simulando desfoque de movimento e desvanecimento lento da linha em movimento
  noStroke();
  fill(0,4);
  rect(0, 0, width, height-height*0.065);

  fill(98,245,31); // cor verde
  // chama as funções para desenhar o radar
  drawRadar();
  drawLine();
  drawObject();
  drawText();
}

void serialEvent (Serial myPort) { // começa a ler dados da porta serial
  // lê os dados da porta serial até o caractere '.' e coloca na variável String "data".
  data = myPort.readStringUntil('.');
  data = data.substring(0,data.length()-1);

  index1 = data.indexOf(","); // encontra o caractere ',' e coloca na variável "index1"
  angle = data.substring(0, index1); // lê os dados da posição "0" até a posição da variável index1; isso é o valor do ângulo que a placa Arduino enviou para a porta serial
  distance = data.substring(index1+1, data.length()); // lê os dados da posição "index1" até o final dos dados; isso é o valor da distância

  // converte as variáveis String em Inteiro
  iAngle = int(angle);
  iDistance = int(distance);
}

void drawRadar() {
  pushMatrix();
  translate(width/2,height-height*0.074); // move as coordenadas iniciais para uma nova localização
  noFill();
  strokeWeight(2);
  stroke(98,245,31);
  // desenha as linhas dos arcos
  arc(0,0,(width-width*0.0625),(width-width*0.0625),PI,TWO_PI);
  arc(0,0,(width-width*0.27),(width-width*0.27),PI,TWO_PI);
  arc(0,0,(width-width*0.479),(width-width*0.479),PI,TWO_PI);
  arc(0,0,(width-width*0.687),(width-width*0.687),PI,TWO_PI);
  // desenha as linhas dos ângulos
  line(-width/2,0,width/2,0);
  line(0,0,(-width/2)*cos(radians(30)),(-width/2)*sin(radians(30)));
  line(0,0,(-width/2)*cos(radians(60)),(-width/2)*sin(radians(60)));
  line(0,0,(-width/2)*cos(radians(90)),(-width/2)*sin(radians(90)));
  line(0,0,(-width/2)*cos(radians(120)),(-width/2)*sin(radians(120)));
  line(0,0,(-width/2)*cos(radians(150)),(-width/2)*sin(radians(150)));
  line((-width/2)*cos(radians(30)),0,width/2,0);
  popMatrix();
}

void drawObject() {
  pushMatrix();
  translate(width/2,height-height*0.074); // move as coordenadas iniciais para uma nova localização
  strokeWeight(9);
  stroke(255,10,10); // cor vermelha
  pixsDistance = iDistance*((height-height*0.1666)*0.025); // converte a distância do sensor de cm para pixels
  // limitando o alcance a 40 cm
  if(iDistance < 40) {
    // desenha o objeto de acordo com o ângulo e a distância
    line(pixsDistance*cos(radians(iAngle)),-pixsDistance*sin(radians(iAngle)),(width-width*0.505)*cos(radians(iAngle)),-(width-width*0.505)*sin(radians(iAngle)));
  }
  popMatrix();
}

void drawLine() {
  pushMatrix();
  strokeWeight(9);
  stroke(30,250,60);
  translate(width/2,height-height*0.074); // move as coordenadas iniciais para uma nova localização
  line(0,0,(height-height*0.12)*cos(radians(iAngle)),-(height-height*0.12)*sin(radians(iAngle))); // desenha a linha de acordo com o ângulo
  popMatrix();
}

void drawText() { // desenha os textos na tela
  pushMatrix();
  if(iDistance > 40) {
    noObject = "Fora do alcance";
  } else {
    noObject = "Dentro do alcance";
  }
  fill(0,0,0);
  noStroke();
  rect(0, height-height*0.0648, width, height);
  fill(98,245,31);
  textSize(25);

  text("10cm", width-width*0.3854, height-height*0.0833);
  text("20cm", width-width*0.281, height-height*0.0833);
  text("30cm", width-width*0.177, height-height*0.0833);
  text("40cm", width-width*0.0729, height-height*0.0833);
  textSize(40);
  text("Objeto: " + noObject, width-width*0.975, height-height*0.0227);
  text("Ângulo: " + iAngle + " °", width-width*0.58, height-height*0.0227);
  text("Distância: ", width-width*0.27, height-height*0.0227);
  if(iDistance < 40) {
    text("        " + iDistance + " cm", width-width*0.19, height-height*0.0227);
  }
  textSize(25);
  fill(98,245,60);
  translate((width-width*0.4994)+width/2*cos(radians(30)),(height-height*0.0907)-width/2*sin(radians(30)));
  rotate(-radians(-60));
  text("30°",0,0);
  resetMatrix();
  translate((width-width*0.503)+width/2*cos(radians(60)),(height-height*0.0888)-width/2*sin(radians(60)));
  rotate(-radians(-30));
  text("60°",0,0);
  resetMatrix();
  translate((width-width*0.507)+width/2*cos(radians(90)),(height-height*0.0833)-width/2*sin(radians(90)));
  rotate(radians(0));
  text("90°",0,0);
  resetMatrix();
  translate(width-width*0.513+width/2*cos(radians(120)),(height-height*0.07129)-width/2*sin(radians(120)));
  rotate(radians(-30));
  text("120°",0,0);
  resetMatrix();
  translate((width-width*0.5104)+width/2*cos(radians(150)),(height-height*0.0574)-width/2*sin(radians(150)));
  rotate(radians(-60));
  text("150°",0,0);
  popMatrix();
}



IDE Arduino
Logo Arduino


Se você já possui os componentes eletrônicos e deseja adquirir apenas as peças avulsas em acrílico conforme suas necessidades, clique no botão abaixo.
